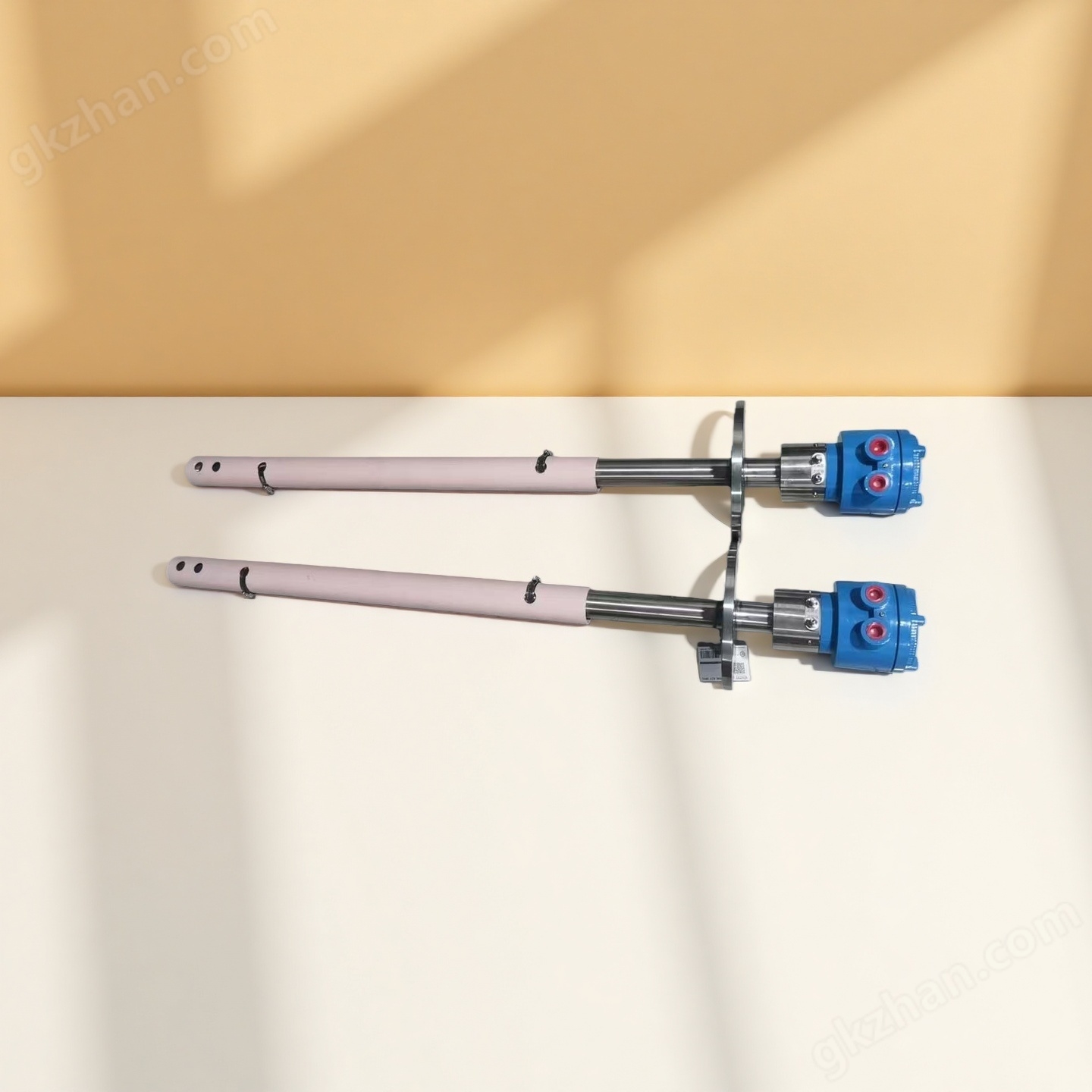

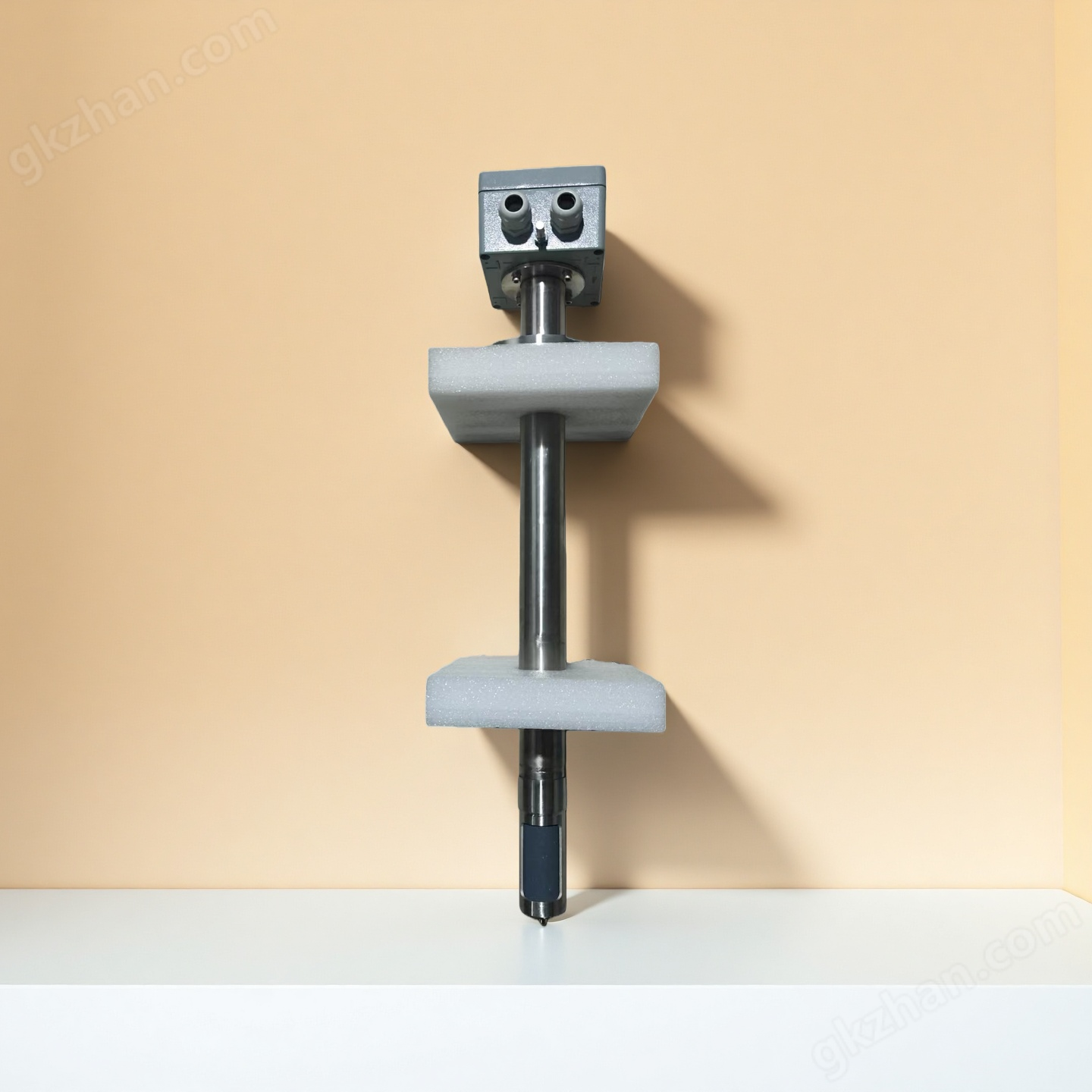

Analyseur de gaz de combustion de zircone pour centrales au charbon

I. Généralités:

Analyseur de zircone à branchement direct pour centrales électriques de la série oxt1000: 0 - 700 degrés, chaudière au charbon, installation à bride à branchement direct, OXT1PA、OXT1PB、OXT1PC、OXT1PD、OXT1P， Matériel d'acier inoxydable 304, tube de protection 48mm, 57mm, gamme: 0 - 25%, sortie 4 - 20MA, précision: 1%, puissance: moins de 150W, tension d'alimentation: 220VAC

低温型： YB-88GJ-DW-400, YB-88GJ-DW-600, YB-88GJ-DW-1000, YB-88G-DW-1200mm

Type haute température: Yb - 88g - GWP - 1000, Yb - 88g - GWP - 1200, analyseur d'oxygène série Yb - 88g: Yb - 88gz - 4 et YB-88G-D、YB-88G-D-400、YB-88G-D-600、YB-88G-D-1000、YB-88G-D-1200mm、 Matériel 304, matériel 316L, 0 - 700 degrés, 0 - 1400 degrés; Type haute température: tube de prélèvement SiC, 0 - 25%, sortie: 4 - 20MA, montage à bride: dn50, dn80, dn100; Alimentation: 220VAC, montage sur disque vertical: Yb - 88gz - 1, montage sur disque transversal: Yb - 88gz - 2, montage sur disque carré: Yb - 88gz - 3, Yb - 88gz à température moyenne, Yb - 88gz - GWP type d'aspiration à haute température: tube de prélèvement à haute température, bride haute température, té haute température, pompe à jet, classe de précision: 1%, puissance inférieure à 150v, valeur de résistance du four de chauffage: 64 ohms

Sonde zircone série ceck - ISG - C, sonde zircone série ceck - ISG - CH, sonde zircone série ceck - ISG - CX, sonde zircone série SPE - 2000, analyseur de zircone mural ce - 2C, analyseur de zircone à disque série ce - 2D, analyseur de zircone série CEx - s767, analyseur de zircone série S - 2000 - a, analyseur de zircone ce - 2dh

Analyseur d'oxygène: ce - 2C, ce - 2cw, ce - 2cs, ce - 2D, ce - 2dh, ce - 2ds, SPE - 2000

Zo - 12A plug - in zircone Analyzer, Zo - 12B wall mounted zircone Analyzer, LCD LCD display, utilisé dans les centrales au charbon, montage à bride, 0,00 - 25,00%, output 4 - 20MA, support du Protocole Hart, commutation chinois - anglais, rs485 communication full function, circuit intégré monocarte, montage à bride, diamètre extérieur 155 mm, distance de trou 130 mm (support personnalisé), matériau du tube de protection: 304, précision: 1%, Zo - 12C, Zo - 12D Wear - resistant zircone Analyzer, Zo - 12e, Zo - 12D (q) disc mounted Display, Zo - 12c- 12 (p) analyseur d'oxygène mural, ZC - zgro2 - 3fs analyseur de zircone à insertion directe, XM - 8610td analyseur de zircone à insertion directe

II. Principales utilisations dans les centrales au charbon:

1. Optimisation et contrôle de la combustion (utilisation principale):

Ratio de charbon éolien guidé: la mesure en temps réel de la teneur en oxygène des fumées est un indicateur clé pour déterminer si la combustion de la chaudière est en état.

Réduction de la consommation d'énergie: maintien du coefficient d'excès d'air. La quantité d'oxygène est trop élevée et la perte de chaleur d'évacuation des fumées augmente; La quantité d'oxygène est trop faible pour produire du CO et du carbone non épuisé, ce qui est moins efficace et dangereux.

Réaliser le contrôle automatique: Entrez le signal de quantité d'oxygène dans le système DCS, Ajustez automatiquement le débit d'air et réalisez l'optimisation de la boucle fermée de combustion.

2. Surveillance environnementale:

Fournir des données sur la teneur en oxygène sec pour le calcul des concentrations des rejets de polluants (p. ex., so₂, NOx) aux fins de la conversion et de la Déclaration de conformité.

3. Opération sûre:

Surveiller l'état de faible teneur en oxygène, prévenir la combustionSuffisanteRisque de rallume ou d'explosion du conduit de fumée arrière résultant.

Trois, Points clés d'installation et d'utilisation

1. Choix de l'emplacement d'installation:

Emplacement typique: sur un conduit de fumée vertical à la sortie d'un économiseur de charbon ou à l'entrée d'un préchauffeur d'air. Ici, les fumées sont mélangées uniformément et à température modérée, ce qui peut représenter l'état de combustion à la sortie du four.

Évitez les coins morts: Restez à l'écart des tourbillons de fumées, des coins morts ou des zones d'accumulation de poussière.

Facilité d'entretien: il devrait laisser suffisamment d'espace pour l'accès.

2. Méthode d'installation:

Branchement direct: le capteur est inséré directement dans le conduit de fumée. Réponse rapide, structure simple, est la voie principale. Il est divisé en branchement direct à haute température (pas de chauffage, la température de fumée doit être > 600 ℃) et branchement direct à basse température (chauffage intégré, adapté aux conduits de fumée à basse température).

3. Garantie des conditions d'exploitation critiques:

Température constante: la sonde de zircone doit fonctionner à une température constante et élevée (généralement contrôlée à 700 - 750 ° C par un chauffage intégré). Les fluctuations de température peuvent sérieusement affecter la précision de la mesure.

Air de référence: un air de référence propre, sec et stable doit être fourni. Il est généralement équipé d'une petite pompe à air et d'un filtre.

Conditions de fumées: nécessite un débit de fumées stable et évite les chocs violents sur la sonde. Pour les fumées à forte poussière, il est nécessaire de disposer d'un filtre anti - poussière ou d'une sonde à diffusion.
