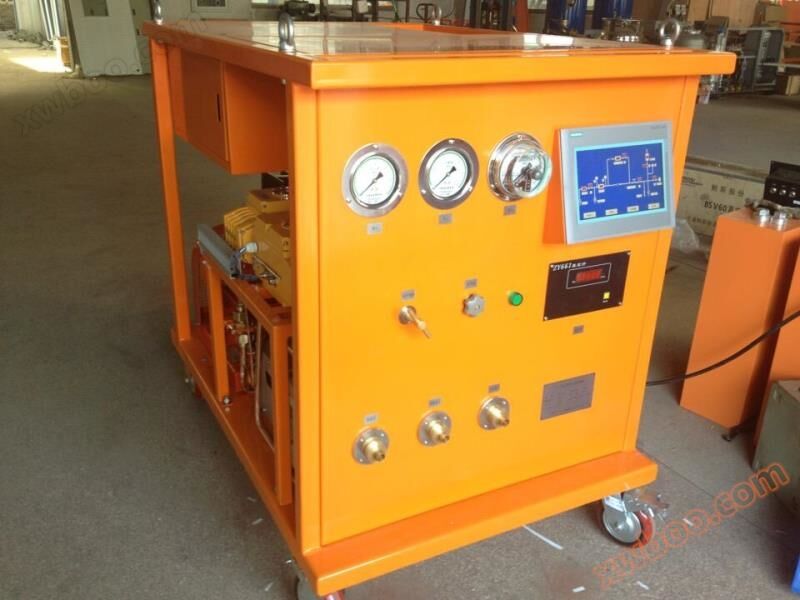

N2/SF6Dispositif de gonflage de mélange de gaz KSLF-15WY/N/Z

Cette installation est composée d'une section de distribution de gaz (SF6 / N2 régulée en débit, en configuration proportionnelle), d'un réservoir tampon 1 et d'un réservoir tampon 2, d'un compresseur, d'une unité de détection de composition (SF6, N2, O2), d'une compensation de température et de lignes.
Cet équipement est une unité de stockage et de détection ajoutée à l'équipement de distribution d'air entièrement automatique ks3000 - n.
Cet équipement peut également être utilisé pour le dosage et le stockage d'autres gaz non corrosifs et non toxiques;
Ce contrôle tactile entièrement automatique peut afficher la proportion de gaz actuellement chargée en temps réel, peut réaliser le remplissage de mélange de gaz N2 et SF6 directement selon la proportion de réglage, et peut ajuster la proportion de gaz de remplissage en fonction de la valeur de test pour atteindre la proportion de gaz conforme aux exigences de la valeur de réglage; Et la pompe à vide intégrée peut auto - nettoyer cette machine, peut également aspirer le produit.
Dans le même temps, ce dispositif possède également les caractéristiques d'une petite taille, d'un mouvement facile et d'une vitesse de gonflage plus rapide;
Cet appareil est configuré haut de gamme:
A、 Système de filtration - adsorption intégré, filtration multiple, assure SF6 et N2 sont conformes aux exigences de la norme.
B、 Protecteur d'ordre de phase intégré, chaque fois que vous libérez l'hôte de l'inquiétude d'inverser en raison d'une erreur d'ordre de phase.
C、 Le système électrique choisit la marque importée.
D、 Des roulettes de haute qualité protégeront grandement la peinture au sol et réduiront la main - d'œuvre requise lors de la poussée.
E、 La machine entière est refroidie à l'air sans source d'eau externe.
F、 Le système de protection de la température intégré fonctionne même à - 20 degrés Celsius.
G、 Les éléments d'étanchéité de toutes les vannes ont des propriétés de compensation automatique.
H、 Fonctionnement en un clic avec écran tactile.
Iii. Diagramme de flux de l'installation

Iv. Paramètres de performance

Type	Refroidi à l'air, poussé à la main mobile
Température de l'environnement de travail	-10℃～40℃
Taux de vide	16 mètres3/ heure
Débit maximal gonflable	≤220L/min
Pression maximale de gonflage	≤1.2MPa
Rapport de mélange (ratio SF6)	10% - 70%
Taux annuel de fuite	≤ 0,5%
alimentation	Trois phases quatre fils 3Φ380v
Puissance totale (kW)	≤ 13
Bruit DB (A)	≤ 75
Poids propre de l'appareil (kg)	≤ 600

V. paramètres de performance des principaux composants

	forme		Entièrement fermé sans huile
	Volume d'échappement théorique	m3/ heure	15
	Pression maximale d'échappement	MPa	1.5
	Pression d'échappement admissible	MPa	1.2
Compresseur	Pression d'aspiration minimale admissible	KPa	53
National	Pression d'aspiration maximale admissible	MPa	0.2
	Température maximale des gaz d'échappement	℃	130
	puissance	KW	5.5
	alimentation		3Φ 380V 50Hz
capteur	National
Pompe à vide	National	m3/ heure	16
Valves	Pneumatique, domestique
Écran tactile	National		18 pouces
Débitmètre	National
Conteneurs	Acier inoxydable, domestique

Plus de détails Bienvenue sur demande: vers 1001
